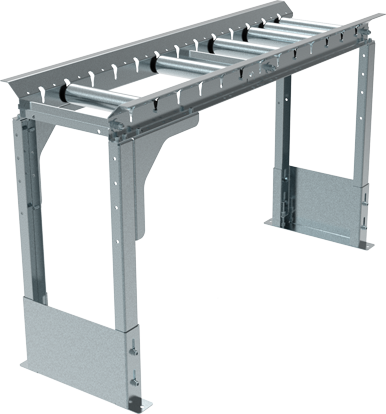

Băng tải bản D

Phiên bản băng tải con lăn cỡ vừa


  • Một hệ thống mô-đun lớn, có tính ổn định cực kỳ cao và độc đáo, nó được thiết kế để cho phép sự thay đổi vị trí của các con lăn một cách dễ dàng và linh hoạt, đồng thời việc lắp đặt các phụ kiện cũng trở nên vô cùng đơn giản và nhanh chóng. Hệ thống này có thể tích hợp nhiều loại thiết bị khác nhau, bao gồm cả thiết bị đo thủ công hoặc kỹ thuật số bao gồm cả tấm che giữa các con lăn, máng chứa vật liệu, con lăn bổ sung mà trong đó có cả loại con lăn bằng nhựa, các thùng chứa vật liệu cũng như thùng làm mát.
  • Độ ổn định cực kỳ cao và thời gian sử dụng lâu dài của hệ thống này được đảm bảo nhờ vào việc sử dụng các tấm kim loại mạ kẽm dày 3 mm, được phủ lên tất cả bề mặt của thiết bị, từ đó bảo vệ các thành phần bên trong khỏi những tác động tiêu cực từ môi trường. Sự chắc chắn và bền bỉ này cũng góp phần tăng cường hiệu suất hoạt động của toàn bộ hệ thống.
  • Các băng tải trong hệ thống được sản xuất với chiều rộng con lăn đa dạng là 200, 300 hoặc 400 mm, tùy thuộc vào nhu cầu sử dụng cụ thể của từng khách hàng. Các mô-đun riêng lẻ có chiều dài 2 và 3 mét và đặc biệt chúng có khả năng kết nối với nhau một cách linh hoạt, giúp tạo ra một mạng lưới băng tải lớn theo yêu cầu.
  • Để đảm bảo đạt được độ ổn định tối đa trong quá trình sử dụng, các băng tải có chiều dài 2 mét được trang bị một chân chịu lực, trong khi đó băng tải dài 3 mét được trang bị hai chân chịu lực. Các chân bên ngoài cùng cũng được bổ sung gân tăng cứng, tạo ra cấu trúc vững chắc hơn, vừa tăng tính ổn định vừa giảm thiểu rung lắc trong quá trình vận hành.
  • Hệ thống cũng cung cấp sẵn các bộ phận kết nối và liên kết cần thiết, cho phép việc lắp đặt dễ dàng cho một loạt các loại máy móc khác nhau, nhằm đáp ứng tối đa nhu cầu và yêu cầu kỹ thuật của khách hàng.
  • Hệ thống kéo mạnh mẽ của băng tải không chỉ đáp ứng tốt cho việc sử dụng hàng ngày mà còn cho phép người dùng điều chỉnh chiều cao chân từ 865 mm đến 935 mm, giúp tối ưu hóa hiệu quả công việc và phù hợp với nhiều loại ứng dụng khác nhau trong ngành công nghiệp hiện đại.
chiều rộng con lăn Số chân Số con lăn Đường kính con lăn Tổng chiều dài [mm] Tải trọng [kg/1m] Số lượng con lăn tối đa
D 200 / 2m 200 1 6 60 1980 300 17
D 300 / 2m 300 1 6 60 1980 300 17
D 400 / 2m 400 1 6 60 1980 300 17
D 200 / 3m 200 2 10 60 2980 300 27
D 300 / 3m 300 2 10 60 2980 300 27
D 400 / 3m 400 2 10 60 2980 300 27

Phụ kiện cho băng tải D

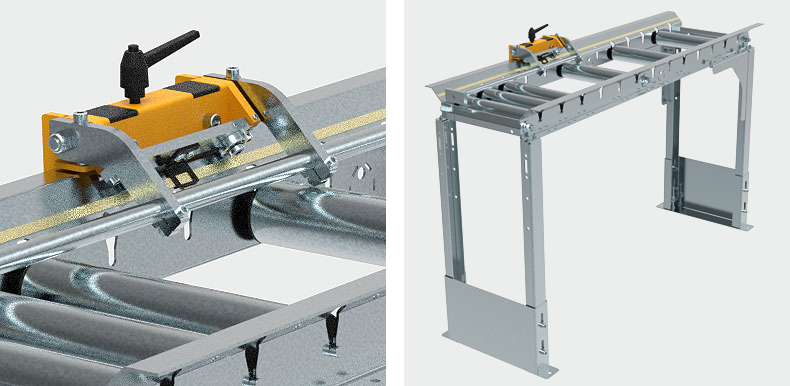

DO – Thiết bị đo lường thủ công

  • Đo chiều dài vật liệu cắt một cách đơn giản và hiệu quả..
  • Có thể lắp đặt trên tất cả các loại băng tải bản D.
  • Việc điều chỉnh chiều dài  được thực hiện thủ công trên thang đo analog (milimét) với cơ chế khóa đơn giản.
  • Hệ thống chặn trượt cực kỳ ổn định có thể gập lại để tránh kẹp quá chặt vật liệu, từ đó giảm thiểu khả năng hư hại cho lưỡi cưa.

Chiều dài đo [mm] Chiều dài tổng [mm]
DO 200, 300, 400 / 2m 1700 1980
DO 200, 300, 400 / 3m 2700 2980
DO 200, 300, 400 / 4m 3700 3955
DO 200, 300, 400 / 5m 4700 4955
DO 200, 300, 400 / 6m 5700 5955


(bao gồm hệ thống dừng và thước đo tương ứng với chiều dài, không bao gồm băng tải)

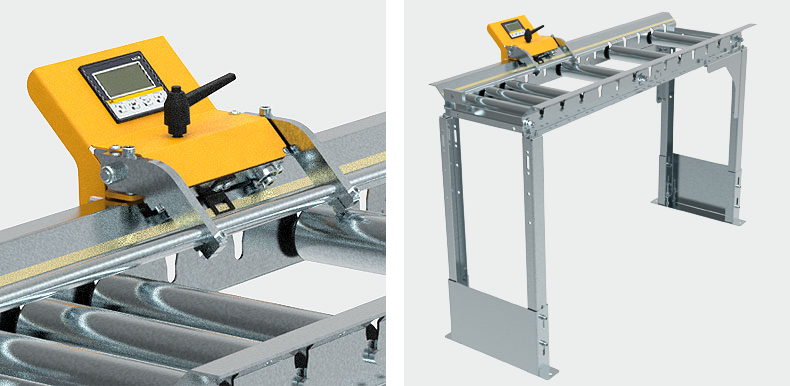

DOD – Thiết bị đo lường kỹ thuật số

  • Đảm bảo cài đặt chính xác và đơn giản chiều dài mong muốn với hiển thị vị trí trên màn hình kỹ thuật số có độ chính xác là 0,1 mm.
  • Có thể lắp đặt trên tất cả các loại băng tải D.
  • Điều chỉnh thủ công chiều dài mong muốn với khóa tay đơn giản. Hệ thống được cấp nguồn sử dụng bằng pin có tuổi thọ dài hạn.
  • Hệ thống dừng trượt cực kỳ ổn định có thể gập lại để tránh kẹp chặt vật liệu và từ đó có thể gây hư hại cho lưỡi cưa.

Chiều dài đo [mm] Chiều dài tổng [mm]
DOD 200, 300, 400 / 2m 1700 1980
DOD 200, 300, 400 / 3m 2700 2980
DOD 200, 300, 400 / 4m 3700 3955
DOD 200, 300, 400 / 5m 4700 4955
DOD 200, 300, 400 / 6m 5700 5955

(có kèm theo hệ thống dừng với đo lường kỹ thuật số và băng từ tương ứng với chiều dài, không bao gồm băng tải)

Příslušenství k dopravníkům systému D

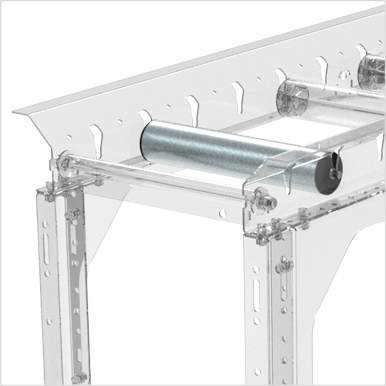

DVO – Con lăn thép bổ sung

Tải trọng 100 kg..

DVL – Con lăn nhựa nhẹ

Ngăn ngừa hư hại bề mặt của vật liệu cắt. Tải trọng của con lăn 10 kg..

DVS – Con lăn nylon nặng

Ngăn ngừa hư hại bề mặt của vật liệu cắt. Tải trọng của con lăn 100 kg.

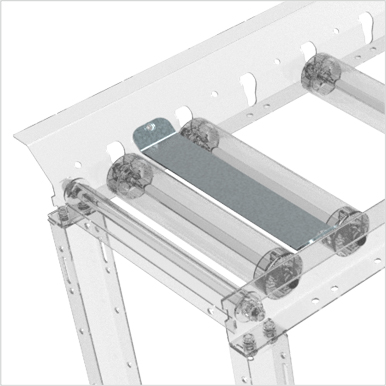

DA1 – Tấm che giữa các con lăn

Ngăn chặn các đoạn vật liệu quá ngắn . Chiều dài 56 mm. (theo cách bố trí của các con lăn)

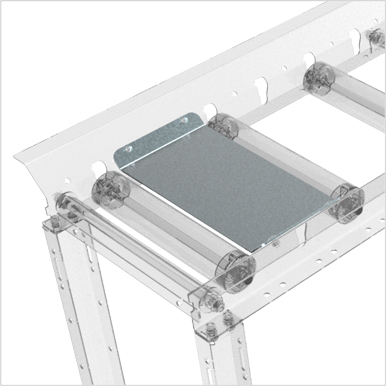

DA2 – Tấm che giữa các con lăn

Ngăn chặn các đoạn vật liệu ngắn. Chiều dài 163 mm. (theo cách bố trí của các con lăn)

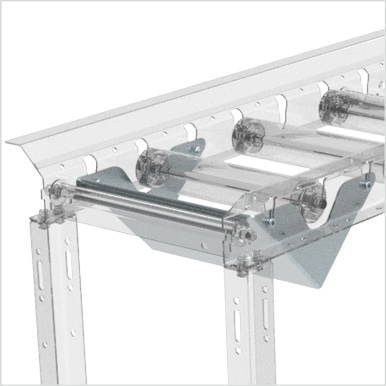

DK – Máng trượt có thể gập lại, tháo rời để chứa vật liệu

Để đặt dưới băng tải sau khi cắt hay trong quá trình cắt các đoạn ngắn.

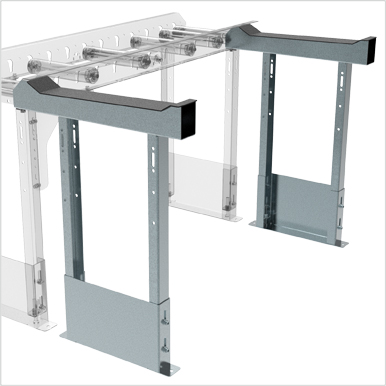

DZ – Khoảng chứa vật liệu giúp dễ dàng thao tác

Chiều rộng 100 mm, chiều dài 670 mm. Diện tích chứa 470 mm, tải trọng 2000 kg.

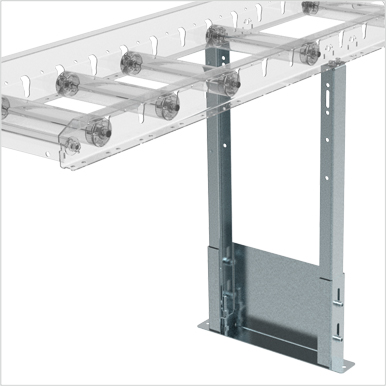

DN – Chân bổ sung cho băng tải

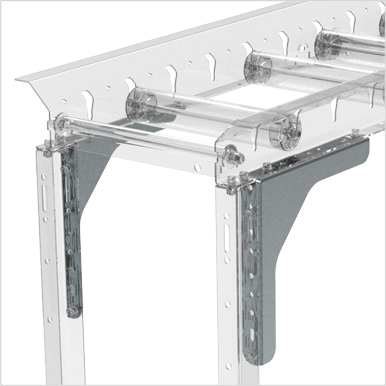

DX – Nẹp góc gia cố bổ sung cho băng tải đứng độc lập

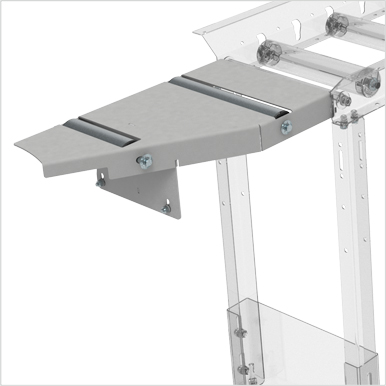

DT – Đoạn nối để kết nối băng tải với các máy riêng lẻ

MR 280 – Chân điều chỉnh độ cao đi kèm với con lăn

  • Cho phép người sử dụng dễ dàng điều chỉnh chiều cao từ 800 mm đến 1019 mm mang lại sự linh hoạt cho việc lắp đặt
  • Thiết kế gọn nhẹ và đảm bảo khả năng chịu tải lên đến 45 kg, giúp người dùng yên tâm trong quá trình sử dụng.
